業界唯一！
多眼カメラ欠陥検査装置フィールドから生まれた真実の配慮
カードタイプ(DCM-101C)、ボックスタイプ(DCM-101F)の2 タイプ
多眼カメラ搭載装置に向けて開発された数々の優位機能を搭載
固定優位 ： 設置コンパクト
配線優位 ： 同一面カメラコネクタレイアウト
制御優位 ： リモートON、結線容易スクリューレス端子台
コスト優位： 是非、導入差異を算出してください。
|

|
CameraLink 規格Base Configuration 対応のカメラデータ分配器です。
カードタイプとボックスタイプをお選びいただけます。
カードタイプは長尺検査装置等の多眼カメラ装置で、設置性・配線接続性・評価点検性等、
最高のパフォーマンスを発揮します。
特徴
CameraLink 規格Base Configuration 対応
カメラに電源供給可能なPoCL に対応
データクロック最大85MHz
連装設置に有利なカードタイプ
カメラコネクタを同一面に配置
コントロール信号(CC1〜CC4)、通信ライン(SerTFG,SerTC)の接続先を選択することが可能
リモートでパワーON、モード切り替えが可能
リピーターとしても使用可能
● その他、カメラリンクケーブル等も取り扱いいたします。
● 詳しくはお問い合わせください。
ディーシーティーラボラトリーの分配器はここが違う！
|
おすすめポイント |
つまり、ここに差がつく |
① 固定優位 |
他社にないカードタイプを選択可能 |
複数使用した時省スペース、
ラック収納可能 |
② 配線優位 |
装置搭載視点のコネクタ配置 |
・ 接続が一目でわかりやすい
・ 配線取り回しに有利
|
③ 制御優位 |
・ リモートON
・ 結線容易スクリューレス端子台
|
PLC 等から外部制御が可能 |
④ コスト優位 |
・ スリムなカードタイプ
・ 搭載FPGA でのカスタム化可能
|
・設置小面積、配線容易
・オリジナル機能搭載可能
|

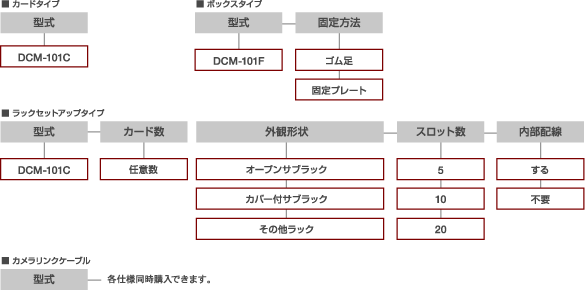

型番構成
製品仕様
接続カメラ |
CameraLink 規格 Base Configuration |
|
入力データクロック |
20MHz 〜 85MHz |
|
寸法 |
カードPCB 寸法：233.25(6U 準拠)×137(Euro-23mm)×4HP / DCM-101C
ボックス寸法：245×145×50 / DCM-101F
|
|
質量 |
約250g / DCM-101C
約1kg / DCM-101F
|
|
